Egy látványos, MI-vel tervezett tárgy még nem biztos, hogy használható lesz a nyomtatás után. Az MIT októberben bemutatott fejlesztése abban segít, hogy a hibás 3D-modelleket célzottan javítsuk, mielőtt az ötletből valódi tárgy készül.
Állítsd be a mivagyunk.hu-t kedvenc forrásként a Google-benA sárkányfül megvan, a nyílás hiányzik

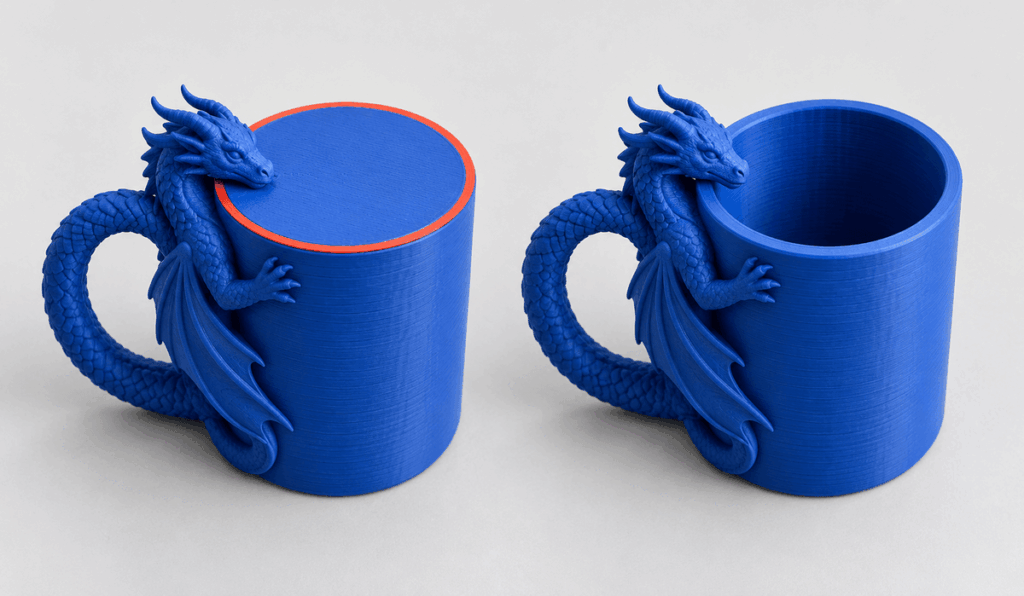

A bögre oldalán sárkány tekeredik, a farka adja a fület. A forma különleges, a tárgy könnyen felismerhető, a teteje azonban teljesen zárt. A kutatók példájában az MI olyan bögrét hozott létre, amelybe nem lehetett folyadékot tölteni. Az InstructMesh segítségével megnyitották a tetejét, miközben megtartották a látványos külsőt.
Ez a hiba hétköznapi különbségre mutat rá. Egy tárgy képét felismerjük a körvonala, a színe és néhány jellegzetes részlete alapján. A használatához ennél többet várunk. Legyen benne hely, megfelelően kapcsolódjanak az alkatrészei, és hozzáférjünk ahhoz a részhez, amelyet használni szeretnénk. Egy bögrének már a tervezéskor köze van ahhoz, hogyan fogjuk meg és töltjük meg.
Az MI-vel létrehozott 3D-modellnél ezért a bemutatóképen túl a tárgy belsejét és kapcsolódásait is érdemes megnézni. A szép felület önmagában keveset árul el ezekről.
Megmutathatjuk, hol kell javítani
Az MIT CSAIL és partnerei által fejlesztett InstructMesh a már létrehozott modellek utólagos javítására szolgál. A felhasználó kijelöli a problémás részt, majd szöveges utasítással vagy csúszkákkal módosítja. Nyílást készíthet, bezárhat egy rést, vagy változtathat egy rész vastagságán. A javítás előnézetben is látható.

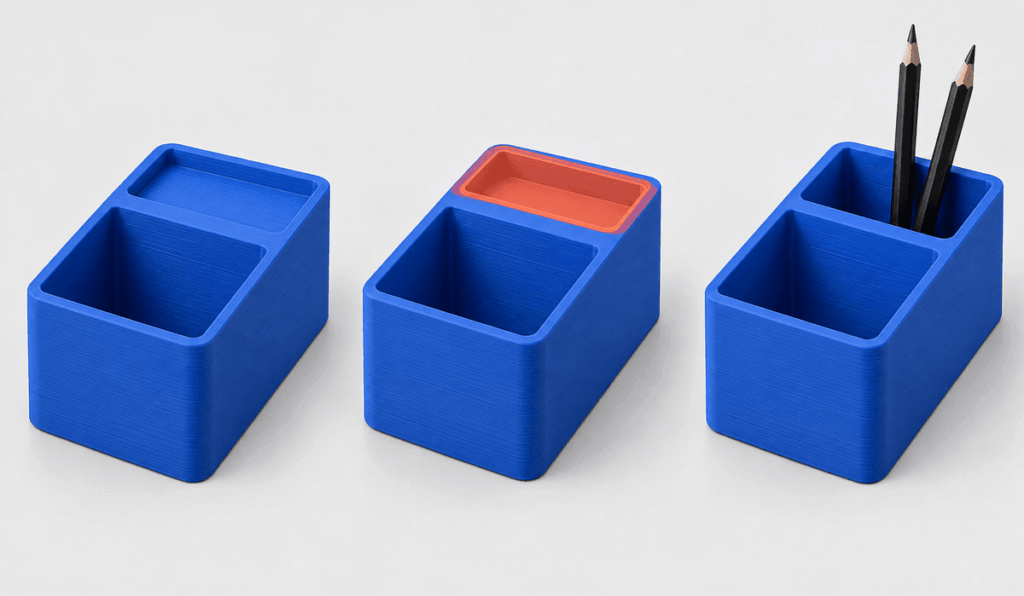

Az ilyen működés könnyen elképzelhető annak is, aki még sosem tervezett háromdimenziós tárgyat. Egy ceruzatartó esetében például pontosan meg tudjuk mutatni, hol szeretnénk egy tágasabb rekeszt. A kérésünk így egy kiválasztott részhez kapcsolódik, és a változtatás eredményét még elfogadás előtt megnézhetjük.
Ennek gyakorlati értéke a munkamenetben lehet. Ha tetszik a forma, szeretnénk megtartani, és arra a részletre figyelni, amely akadályozza a használatot. Az előnézet segíthet észrevenni azt is, ha a módosítás túl nagy területet érint. A felhasználó számára követhető marad, mi változik a modellen.
Tizenkét kezdővel vizsgálták a javítást
A tanulmány egyik felhasználói vizsgálatában tizenkét, 3D-modellezési tapasztalattal nem rendelkező résztvevő dolgozott öt hibás modellen. Modellenként legfeljebb tíz percük volt a javításra. A kijavított hibák aránya egy független szakértő értékelése szerint 89,7 százalék lett.
Az eredmény az adott feladatokra és kis létszámú vizsgálatra vonatkozik. Ebből még nem következik, hogy bármilyen tárgyat ugyanilyen eredményesen lehetne megjavítani, vagy hogy a kész modell minden gyártási követelménynek megfelel.
A szerzők szerint az eszköz a felhasználóra bízza a hiba felismerését. A rejtett falvastagsági és illesztési problémák később is előkerülhetnek. A bemutatott nyomtatott példák pedig alkalmazási lehetőségeket szemléltetnek; rendszerszintű nyomtathatósági ellenőrzést nem végeztek velük.
Ez fontos határ a siker értelmezésében. A képernyőn javítottnak látszó modellről további ellenőrzéssel lehet eldönteni, hogyan viselkedik a tényleges felhasználás során. A megmutatott feladatok sikere jó kiindulópont a fejlesztéshez, és további vizsgálatokat indokol.
Egy hazai műhelyben a feladattal érdemes kezdeni
Magyar szempontból érdekes alkalmazási lehetőség lehet egy iskolai alkotóműhely vagy egy kisvállalkozás prototípustervezése. Egy egyedi tartó, doboz vagy bemutatódarab esetében az ötletet gyorsan lehetne formába önteni, majd a használathoz szükséges részleteket külön átnézni. Ez szerkesztői példánk, hazai alkalmazásról a kutatás nem számol be.
A tervezést ilyenkor érdemes egy egyszerű leírással indítani: mit kell a tárgynak befogadnia, minek kell beleférnie, és melyik része maradjon hozzáférhető? Egy ceruzatartónál a rekesz mérete, egy doboznál a nyithatóság, egy állványnál az elhelyezett tárgy megtartása adhat ellenőrizhető szempontot.

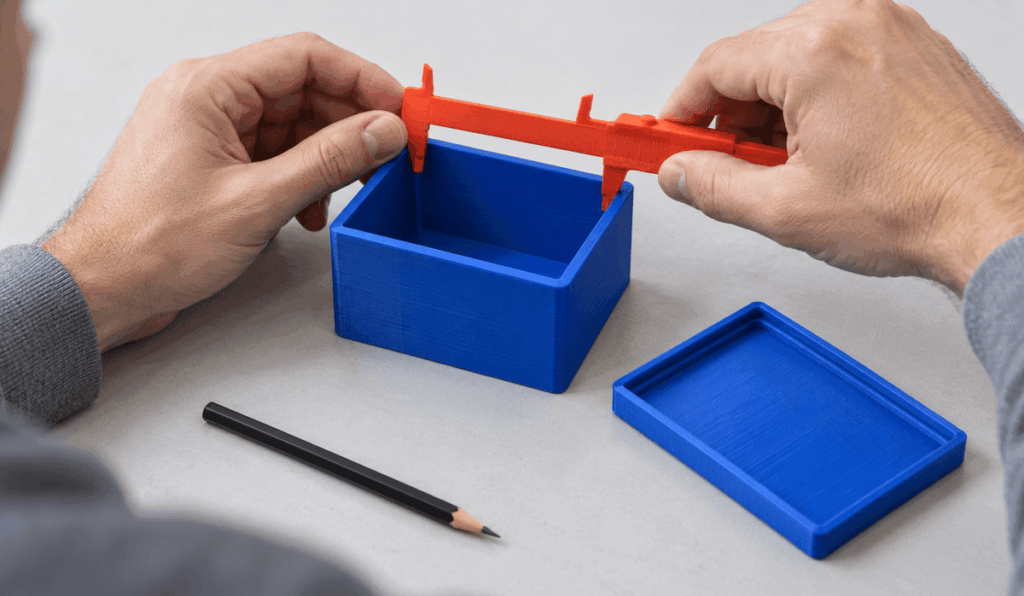

A próbadarab átnézéséhez ugyanezeket a kérdéseket lehet elővenni. Belefér az, aminek helyet szántunk? Elérjük a nyílást? Úgy kapcsolódnak a részek, ahogyan terveztük? Ezekhez már konkrét válasz kell, és a következő változtatás is pontosabban megfogalmazható.
Az InstructMesh egy kutatási fejlesztés; a tanulmányban a kód közzététele még jövőbeli vállalásként szerepel. arxiv.org Az MI-fejlesztések követésénél ezért a hozzáférés állapotát is érdemes figyelni. A sárkányos bögre pedig jó emlékeztető marad: a tervezéshez az is hozzátartozik, hogy végiggondoljuk, mit szeretnénk kezdeni az elkészült tárggyal.
